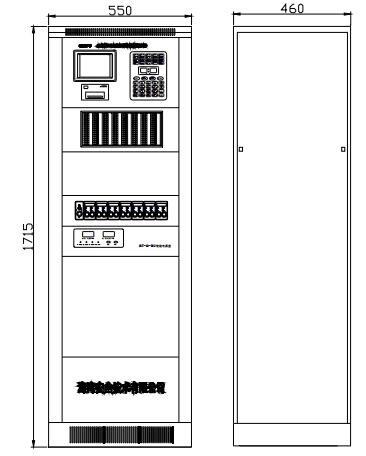

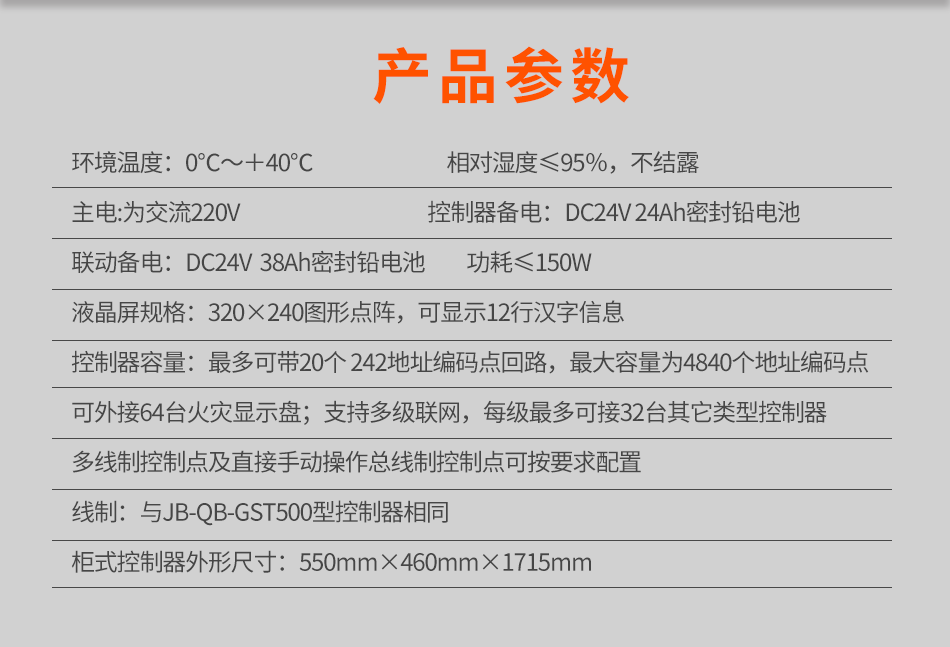

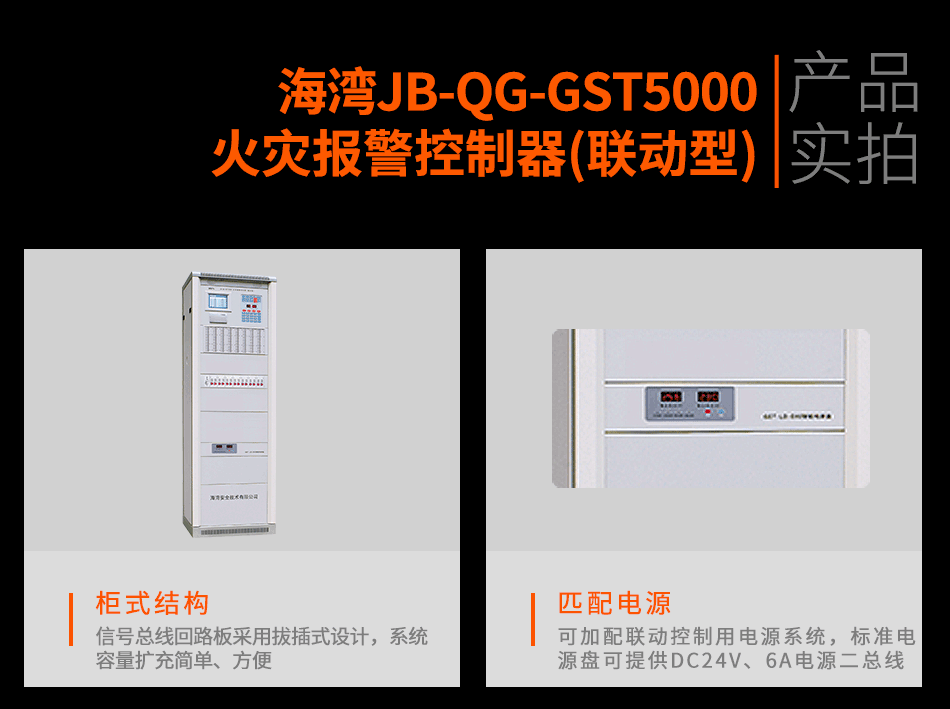

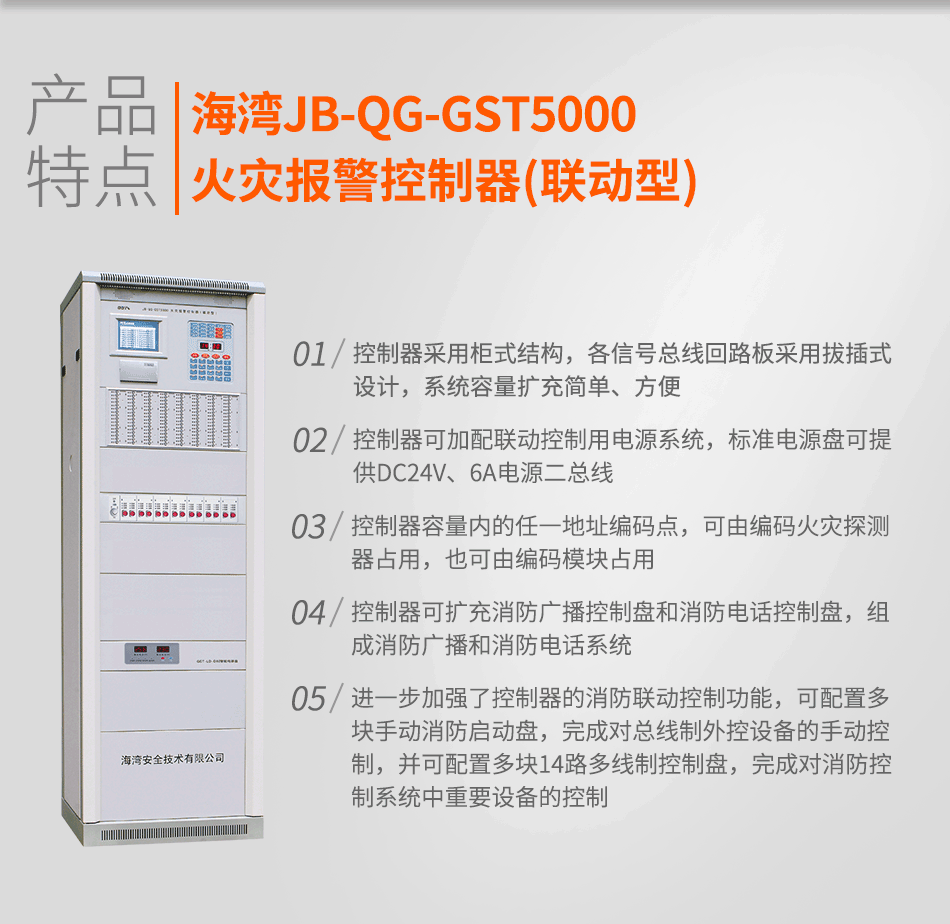

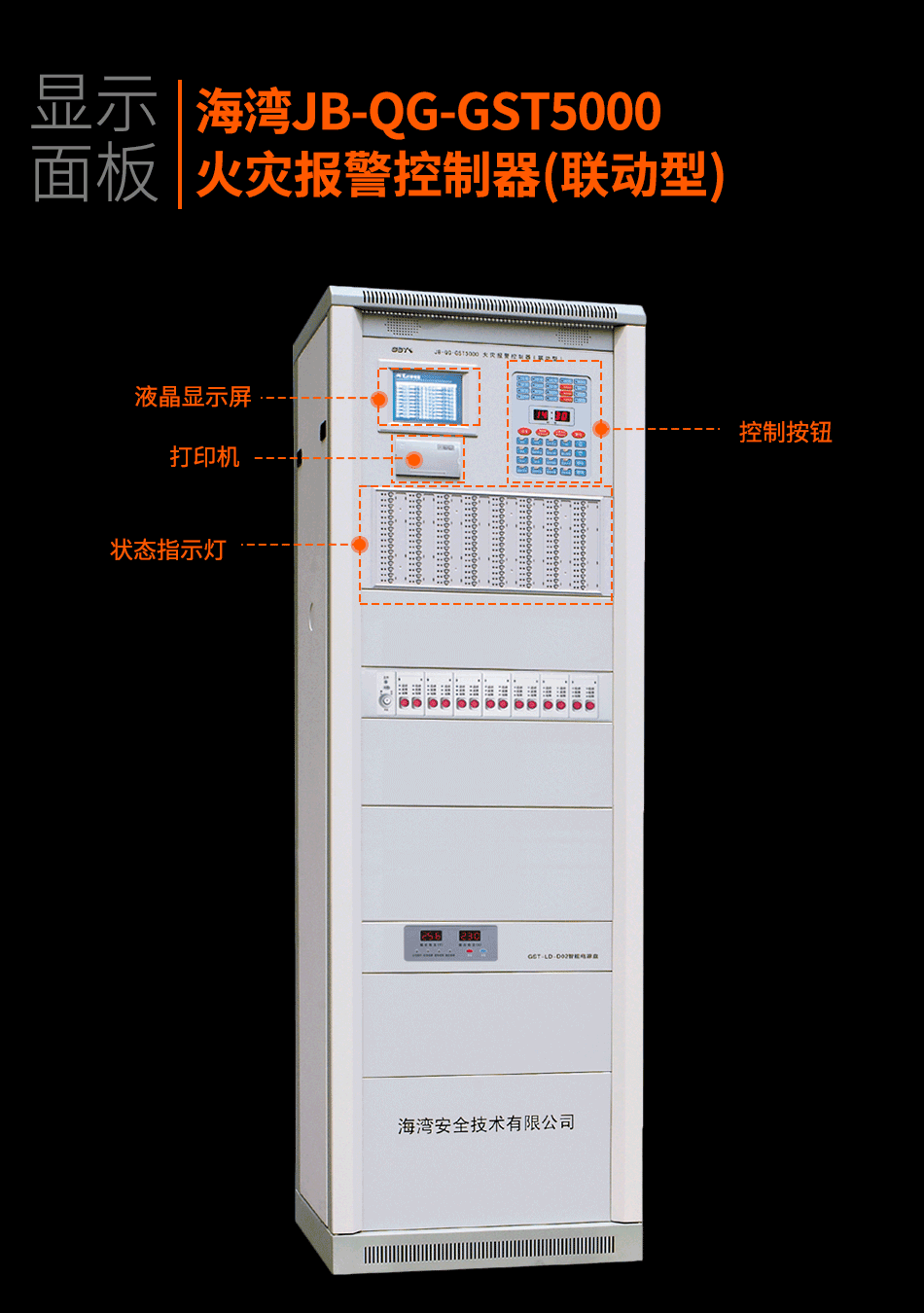

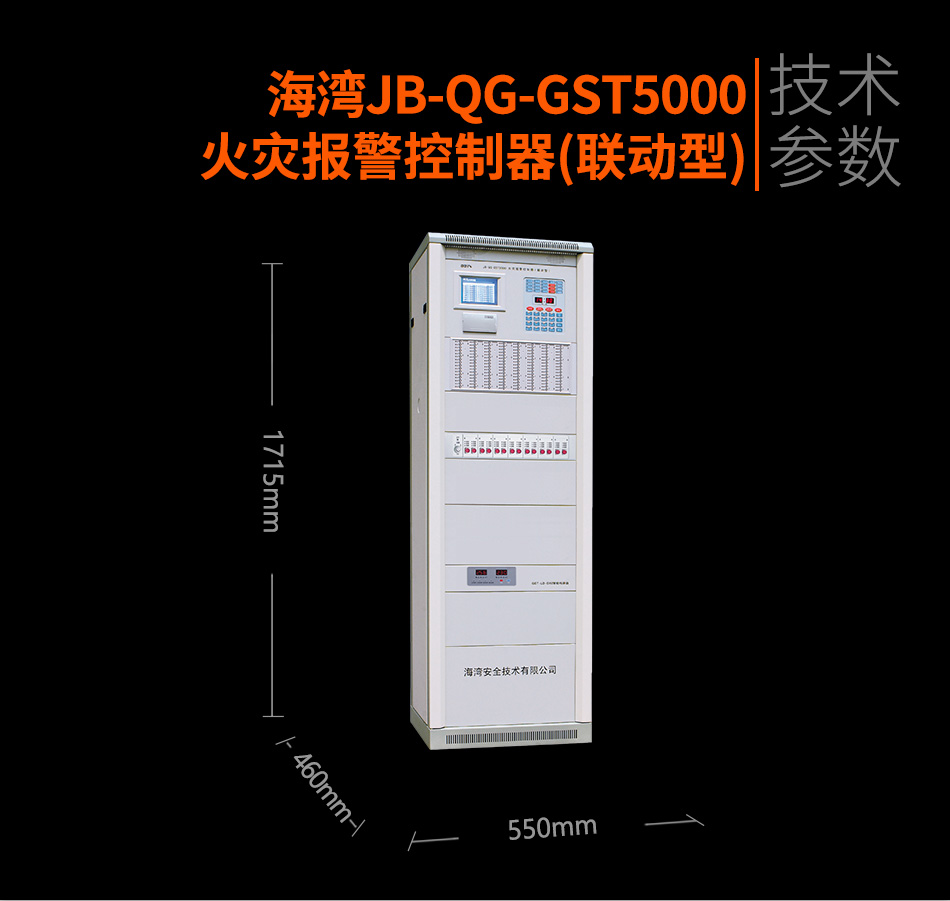

標準控制器配有主機一臺、直接手動操作顯示控制盤和GST-LD-D02智能電源盤各一塊。若系統(tǒng)中需增加直接手動控制盤、多線制控制盤及電源盤，需另外購置。

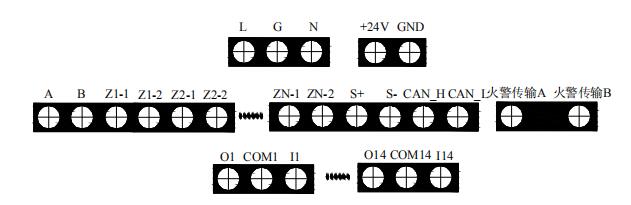

　　控制器外接線端子示意圖如下圖所示：

　　其中：

　　L、G、N：交流220V接線端子及機柜保護接地線端子；

　　+24V、GND：DC24V、6A供電電源輸出端子；

　　A、B：連接火災顯示盤的通訊總線端子；

　　ZN-1、ZN-2（N=1~18）：探測器總線（無極性）；

　　S+、S-：火災報警輸出端子（報警時可配置成24V電源輸出或無源觸點輸出）；

　　A、B：連接其它各類控制器的通訊總線端子；

　　C1+、C1-～C14+、C14-：控制盤輸出端子（最多14路）?！　?/span>

　　布線要求：

　　DC24V、6A供電電源線在豎井內(nèi)采用阻燃BV線，截面積≥4.0mm2，在平面采用阻燃BV線，截面積≥2.5mm2，其余線路要求與JB-QB-GST500型控制器的要求相同。
